Realizzazione di un impianto solare: variabili di progettazione
Sono diversi gli elementi da considerare in fase di progettazione e realizzazione di un impianto solare. Il dimensionamento, la collocazione, la normativa, la destinazione d’uso e le caratteristiche tecniche sono fondamentali nella scelta di un sistema.
Affidarsi ad aziende produttrici e non solo distributrici è sicuramente un notevole vantaggio per la loro conoscenza del prodotto, delle problematiche e delle tipologie d’installazione. La conoscenza del fattore di irraggiamento o contribuzione solare e di capacità di produzione del sistema sono altri elementi importanti nella scelta del sistema.

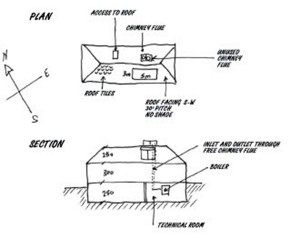

Rilievo
La superficie del tetto è sufficiente?
Il tetto ha un orientamento adeguato?
Il tetto viene messo in ombra da parte dell’edificio, alberi o altro?
Nell’installare un impianto a circolazione forzata, le dimensioni di porte, scale e cantine permettono il trasporto e il passaggio del serbatoio?
Consumi
Conoscere la capacità produttiva del sistema solare è fondamentale per un corretto inserimento dello stesso nel sistema “casa”.
Se un sistema di 300 lt con 4 mq è l’ottimale a Torino o Verona, per il risparmio del 80% sul consumo per la produzione del fabbisogno di una famiglia di 4-5 persone, lo stesso sarebbe sicuramente sovradimensionato a Grosseto o a Roma, dove bastano 2,50 mq con un accumulo di 200 lt. Installare un impianto con accumulo da 300 lt e 4 mq e pretendere di fornire acqua calda sanitaria e magari riscaldare anche una casa di 100 mq è pura utopia, in quanto questa tipologia di impianti risulta sottodimensionata.
Negli edifici residenziali il fabbisogno termico per la produzione di acqua calda sanitaria rimane costante nel corso dell’anno.
Quant'acqua consumiamo?
Una famiglia di quattro persone necessita, per avere un comfort medio, di circa (50 lt x 4=) 200 lt/giorno di acqua calda. Considerando anche la lavatrice si calcolano circa 230 lt / giorno a 45° C.
* si ipotizza una fornitura dell’acqua di ingresso pari a 12 °C e una temperatura dell’acqua di fornitura di 45 °C
| Comfort basso | 35 lt | x persona / giorno |
| Comfort medio | 50 lt | x persona / giorno |
| Comfort alto | 75 lt | x persona / giorno |
Nel caso si vogliano collegare all’impianto solare anche lavatrici e lavastoviglie, il fabbisogno deve essere aumentato di:
| Lavatrice | 20 lt per lavaggio |
| Lavastoviglie | 20 lt per lavaggio |
Negli edifici con funzione ricettiva il fabbisogno di acqua calda è strettamente dipendente dalla presenza di clienti. Il calcolo del fabbisogno giornaliero viene eseguito sulla presenza media di persone nel periodo compreso tra maggio ed agosto, e su questo dato si effettua il dimensionamento dell’impianto. Anche in questo caso abbiamo dei livelli di standard che andiamo ad applicare:
| Ostello | 75 lt per stanza/gg |
| Std. semplice | 100 lt per stanza/gg |
| Std. alto | 135 lt per stanza/gg |
| Std. molto alto | 150 lt per stanza/gg |
| Pasto semplice | 10 Lt a pasto |
| Pasto a più portate | 15Lt a pasto |
Se è previsto un circuito di ricircolo per la distribuzione dell’acqua sanitaria calda nell’impianto, allora anche le sue dispersioni devono essere considerate come fabbisogno di acqua calda. È importante calcolare questo dato perché anche la sua dispersione può essere coperta dall’impianto solare.
La quantità di questo surplus di calore dipende strettamente dalla lunghezza del circuito di ricircolo, dalla sua coibentazione e dal tipo di funzionamento (gestione a timer o a temperatura), e deve quindi essere accuratamente stimato di volta in volta.
Latitudine
RivoluzioneSolare powered by Super Solar ti mette a disposizione tre soluzioni di risparmio: da RivoluzioneSolare Fotovoltaico che azzera la tua bolletta per 2 anni, a RivoluzioneSolare Batteria che alza il bonus a 5 anni a RivoluzioneSolare Fotovoltaico e Batteria che ti garantisce fino a 10 anni di bollette a zero.
Tutti i prodotti sono ” chiavi in mano”: tu scegli, noi pensiamo a tutto il resto!
Dal sopralluogo alla progettazione, dall’installazione al disbrigo delle pratiche burocratiche, fino all’assistenza tecnica post vendita, ci sarà per te un unico interlocutore.
Super Solar ti mette infine a disposizione formule di finanziamento personalizzate e pensate per le tue esigenze.
Posizionamento dell’impianto
La somma della radiazione su una superficie orientata dipende essenzialmente dal suo orientamento (angolo sull’orizzontale e orientamento cardinale).
La somma di radiazione massima si ottiene con una superficie orientata a sud con un angolo di inclinazione di circa 30°. Una superficie con angolo di 45° con orientamento a sud-est o a sud-ovest registra una diminuzione della radiazione globale media annua inferiore al 5%.
Rilevante è la scelta o il vincolo di posizionamento dell’impianto.
Il posizionamento del sistema su falda è sempre la soluzione ottimale sia per esposizione, che per ingombro. I migliori sistemi solari utilizzano collettori con vetri ad alta trasmittanza. Ciò permette l’installazione su falda senza l’utilizzo di antiestetici trespoli (utilizzabili solo su terrazzato, secondo le norme comunali, regionali e per ottenere agevolazioni fiscali) e di beneficiare della possibilità di orientare il sistema non esattamente a sud.
Orientamento
Con una situazione di orientamento ideale (sud, inclinazione 30°) si utilizzano i valori di seguito riportati per dimensionare la superficie del collettore. Questa viene calcolata in relazione al fabbisogno giornaliero di acqua calda e al tipo di impianto utilizzato.
| Zona in Italia | Valore di riferimento per dimensionamento impianto solare a circolazione NATURALE | Valore di riferimento per dimensionamento impianto solare a circolazione FORZATA |
|---|---|---|
| Nord | 1,00 mq | 1,25 mq |
| Centro | 0,69 mq | 1,00 mq |
| Sud | 0,5 mq | 0,8 mq |
Questi valori di riferimento permettono di coprire completamente i fabbisogni durante i mesi estivi (aprile – settembre), per la produzione di acqua calda sanitaria attraverso il solo impianto solare. Calcolato su tutto l’anno, il risparmio energetico ottenuto è circa del 50-80%.
Per un dimensionamento ottimale di un impianto solare nelle strutture ricettive bisogna utilizzare il valore medio del fabbisogno giornaliero di acqua calda calcolata nei mesi da maggio ad agosto.
Dimensionamento del serbatoio
Il bollitore serve a tamponare la differenza tra la presenza dell’irraggiamento e l’utilizzo dell’acqua calda. Serbatoi di ampio volume permettono di superare periodi anche lunghi di brutto tempo. Il volume del serbatoio corrisponderà a circa:
| Impianto solare a circolazione naturale | Impianto solare a circolazione forzata |
|---|---|
| 70 – 80 l / mq sup. di collet. | 50 – 70 l / mq sup. di collet. |
Negli impianti a circolazione forzata il volume in temperatura, cioè la parte di serbatoio che viene mantenuta sempre in temperatura desiderata per l’acqua calda, viene sempre calcolata secondo il fabbisogno giornaliero di acqua calda, ovvero 50 lt/persona.
| IMPIANTO SOLARE A CIRCOLAZIONE NATURALE | NATURALE IMPIANTO SOLARE A CIRCOLAZIONE FORZATA |
|---|---|
| Bollitore 300 litri : 70 Superficie collettore = 4,2 mq |
Bollitore 300 litri : 50 Superficie collettore = 6 mq |
| diviso fattore di correzione come da tabella sopra | diviso fattore di correzione come da tabella sopra |
| : 0,87 = 4,8 mq |
: 0,87 = 6,9 mq |
| impianto bollitore da 250 litri ideale: pannelli 4 mq | impianto bollitore 300 litri ideal: pannelli 7 mq |
*Esempio: Torino famiglia di 4 persone Consumo 200 litri/giorno acqua calda a 45°C. Orientamento della falda a 90° ovest. Inclinazione della falda 30%
